Deskripsi

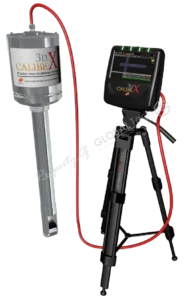

Calibex 3D Laser Calibration Technology
Tabel kalibrasi Tangki Pendam menjadi hal penting untuk mengetahui jumlah stok BBM yang berada di dalam tangki, hal tersebut bisa diketahui secara akurat dengan di tunjang kalibrasi tangki yang telah teruji keakuratannya.
3D CalibeX adalah salah satu teknologi terlengkap yang dikembangkan oleh Asis hingga saat ini. Ini adalah sistem yang terdiri dari mekanik robot canggih, mekatronik, desain sirkuit elektronik, desain perangkat LEL on-board, aplikasi laser dan optik, dll., dan aplikasi yang terdiri dari algoritma pemodelan 3D dan perangkat lunak analisis data yang melibatkan matematika tingkat lanjut.
Fitur Kalibrasi 3D Calibex

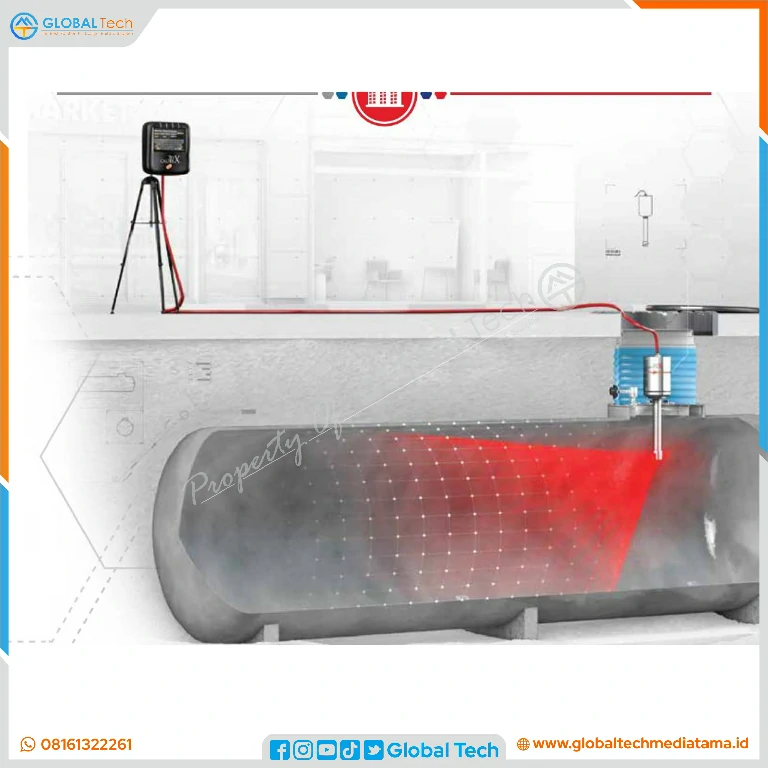

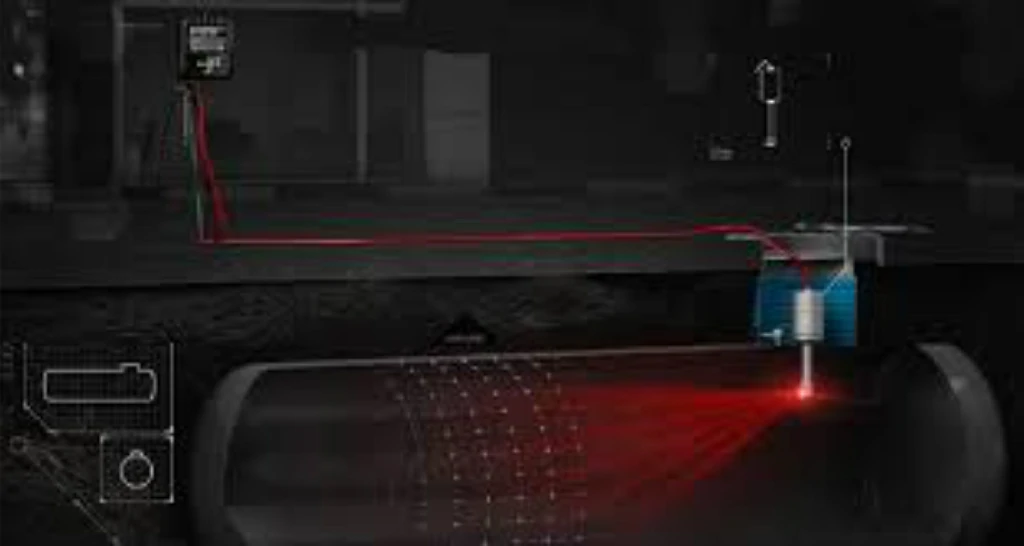

Salah satu fitur terpenting dari sistem ini adalah kemampuannya untuk menyelesaikan proses kalibrasi dalam waktu singkat seperti 25-40 menit, berkat teknologi pengukuran laser yang dikembangkan secara khusus yang diterapkan melalui kopling 2”, yang merupakan saluran masuk terkecil dari tangki bahan bakar. mencakup. Sistem menciptakan POLA TITIK SPESIAL untuk volume tangki menggunakan algoritma 3D, yang pada akhirnya menciptakan model matematika 3 dimensi dari tangki bahan bakar bawah tanah. Semua dimensi internal dan eksternal tangki bawah tanah, volume tangki, panjang, sudut kemiringan, radius kepala tangki, serta data lainnya dapat diperoleh secara digital dan visual menggunakan data pemodelan yang dihasilkan dari pola titik spasial. Kemudian dibuat tabel kalibrasi berdasarkan model matematika.
SPESIFIKASI TEKNIS
- 0,6 mm ±0,1 mm akurasi pengukuran jarak
- 0,2° +0,3° akurasi pengukuran panci
- 0,6° ±0,1° akurasi pengukuran kemiringan
- 0,1° ±0,1° akurasi dalam pengukuran kemiringan
- ±0,3% akurasi dalam perhitungan volume
Proses lebih cepat, Akurasi lebih akurat, Lebih hemat waktu
- Pastikan tingkat bahan bakar di tangki kurang dari 25%

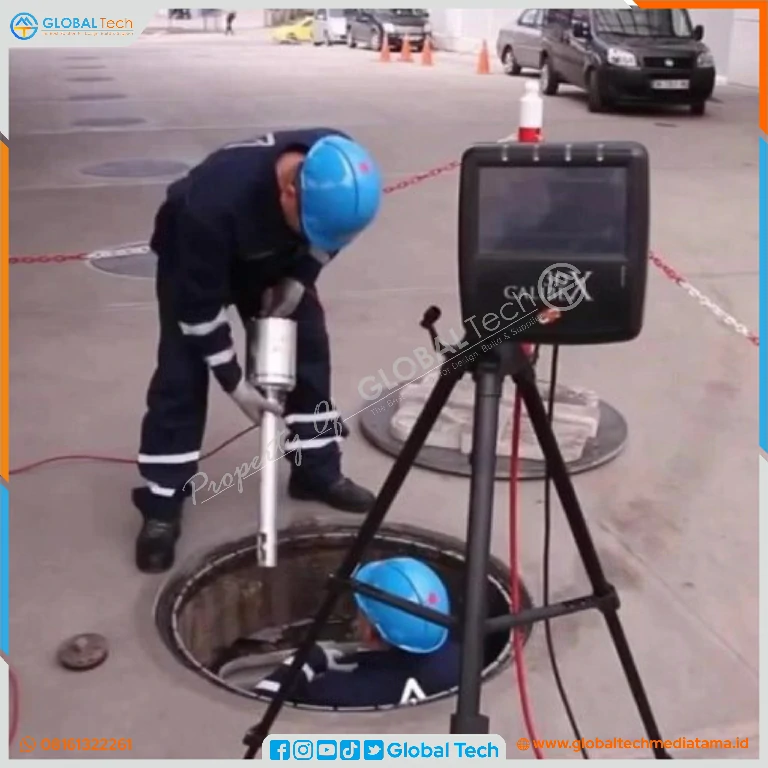

- Instal Calibex ke titik ATG (atau lubang apa pun yang tersedia)

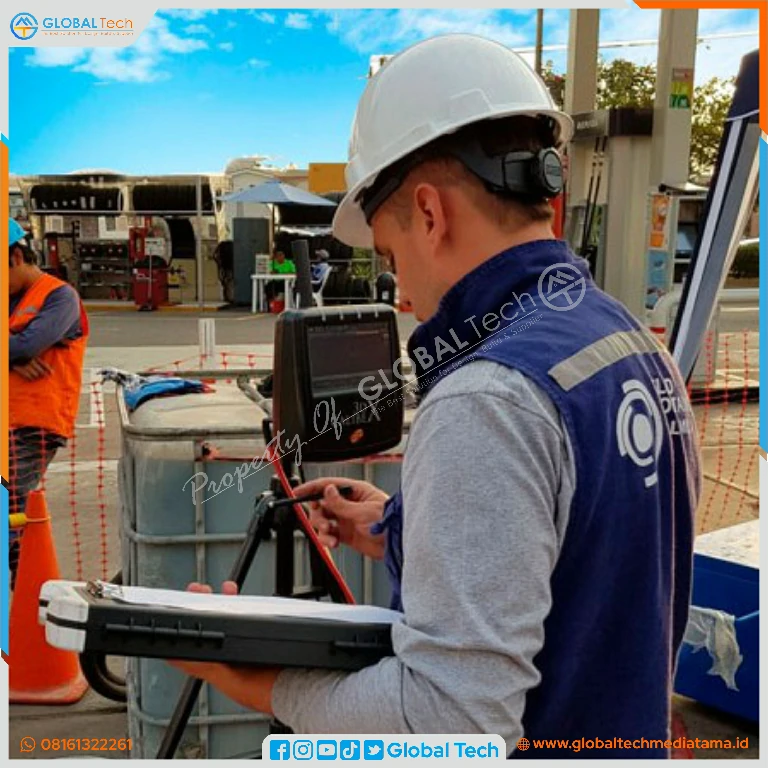

- Mulai proses pemindaianPemindaian dilakukan dalam 30 menit.
- Setelah pemindaian, data mentah dikirim ke Server ASIS melalui Wi-Fi
- Operator Calibex memproses file di Asis HQ
- Meja strapping dibagikan dalam beberapa menit dari Calibex Suite
Mengukur dimensi internal tangki pada pola titik spasial 3D.
Menghitung kemiringan tangki (sudut) Menghitung arah dan posisi tangki.
Menghitung diameter tangki. Menghitung dimensi internal tangki (kedalaman dan panjang, dll.)
Menghitung diameter kepala tangki. Membuat model matematis tangki.
Dapat digunakan di semua tangki horizontal, silinder bawah tanah dan di atas tanah.
Akurasi tinggi dan semua faktor risiko diambil di bawah kendali (ATEX)
- Penerapan dan pengoperasian sistem sepenuhnya memenuhi kriteria Kesehatan, Keselamatan, dan Lingkungan Kerja (K3).
- Proses kalibrasi tidak menyebabkan downtime. Itu tidak mengharuskan tangki penuh. Semakin kosong tangki, semakin tinggi akurasi sistem.
- Ini menghasilkan tabel kalibrasi yang sangat akurat dan andal dibandingkan dengan sistem lain.
- Memastikan hasil yang cepat dan pasti dari sistem otomatisasi tangki.
- Satu tangki dapat dikalibrasi dalam waktu maksimum 30 menit dan kalibrasi semua tangki di stasiun pengisian dapat diselesaikan hanya dalam beberapa jam.
